HJ0303 Composé de blindage de conducteur semi-conducteur pour câbles d'alimentation Mv-HJ Polymer China Co., Ltd.

Propriétés physiques	Méthode d'essai	Unité	Valeur typique
Densité,23℃	ASTM D1505	g/cm³	1.14
Résistance à la traction	ASTM D638	MPa	13
Allongement à la pause	ASTM D638	%	200
Après vieillissement au four, 168 heures à 136℃
Rétention de la résistance à la traction	ASTM D638	%	≥85
Allongement à la rétention de rupture		%	≥85
Test de réglage à chaud, 200℃, 0,2 MPa, 15 min	IEC540
Allongement sous chargement		%	50
Déformation permanente après refroidissement		%	8
Teneur en humidité	Karl Fisher	ppm	400
Température de fragilité	ASTM D746	℃	-45
Propriétés électriques
Résistivité volumique DC à
20℃	ASTM D991	Ω.cm	50
90℃		Ω.cm	500

1.Réglage de la température de l'extrudeuse :
un

Zone	1#	2#	3#		4#	Tube	Tête
Température. (℃)	85℃	95℃	100℃		110℃	110℃	110℃

Zone

Tube

Tête

Alimentation, refroidissement par eau, vis

Température. (℃)

80℃

95℃

100℃

110℃

ne recommande pas

2.Il est recommandé d'utiliser un filtre en fil d'acier inoxydable (20×40×20).
3. Les réglages de température ci-dessus sont les plus courants. Avec différents dispositifs d'extrusion,il peut être ajusté en fonction de la situation pratique après l'extrusion en cours d'utilisation, en combinaison avec la pression et le courant de fusion, afin d'obtenir le meilleur résultat d'extrusion.

Le HJ0303 répond aux exigences applicables ci-dessous lorsqu'il est traité à l'aide de pratiques d'extrusion et de procédures de test saines.
-AEIC CS 7 et CS8
-CEI 60840
-CEI 60502
-ICEA S-66-524/NEMA WC 7
-UL 1072

HJ0303 a amélioré le problème d'invagination de l'écran dans le traitement du câble de grande taille 240 mm²et plus.

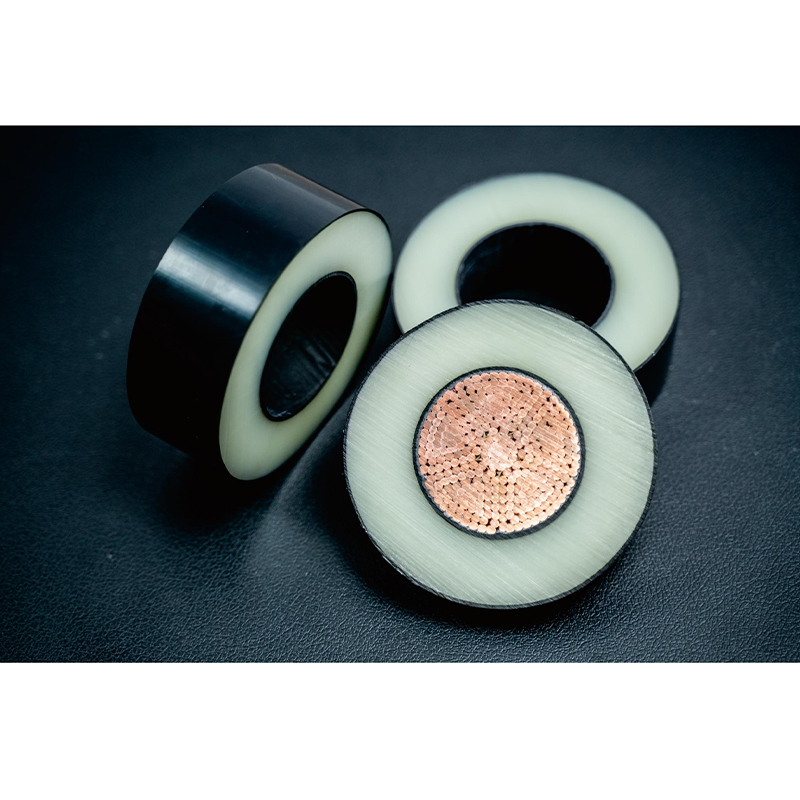

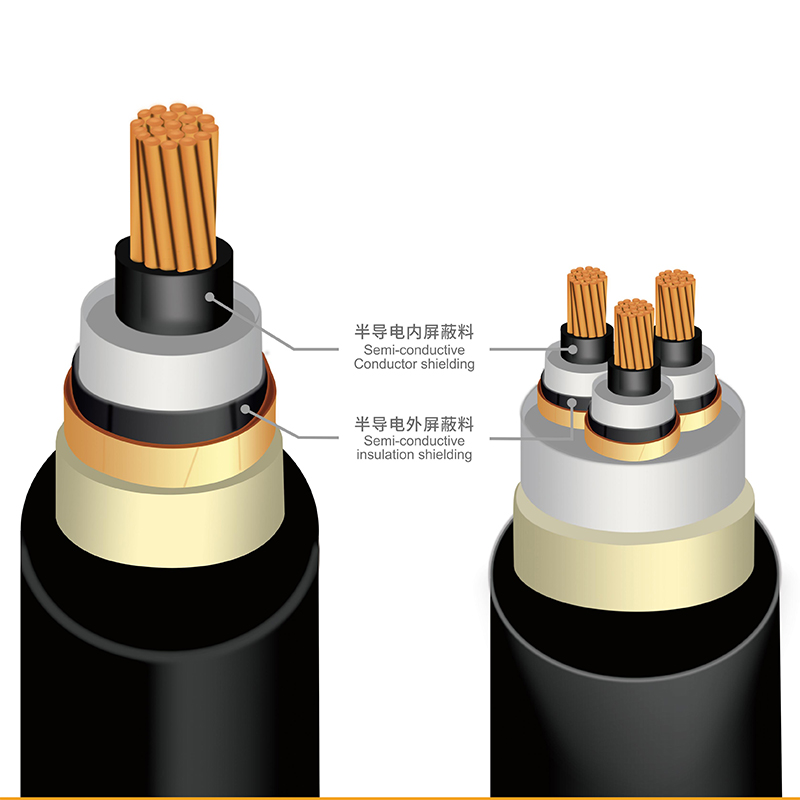

HJ0303 est un composé de blindage semi-conducteur réticulable, spécialement conçu pour le blindage conducteur lié de câbles d'alimentation isolés extrudés, tension nominale jusqu'à 36 KV. Il convient à la méthode de traitement de vulcanisation à sec à haute température. Il offre une douceur de surface fine, une belle fluidité d'extrusion, de bonnes performances pour éviter les brûlures et une résistivité volumique stable.
Le HJ0303 présente une excellente compatibilité avec les conducteurs en cuivre sans oxydation du cuivre en ajoutant un ingrédient accessoire spécial.

HJ Polymer China Co., Ltd. fondée en 2002, est spécialisée dans le R&D et fabrication de matériaux de blindage semi-conducteurs hautes performances pour câbles. Avec une capacité de production annuelle de 62 000 tonnes, l'entreprise détient plus de 40 % du marché intérieur et exportations vers l’Europe, les États-Unis, le Moyen-Orient et l’Asie.

Capacité de livraison

HJ Polymer exploite 13 lignes de production dédiées au sein d'un Installation de 30 000+ m2, utilisant des systèmes automatisés de contrôle des processus pour garantir une efficacité et livraison stable.

Collaboration

Notre équipe de R&D comprend des docteurs et des ingénieurs seniors activement impliqués dans les domaines national et normes industrielles. Nous avons également établi un poste de travail pour les diplômés avec Jiangsu Université des sciences et technologies, promouvant une industrie-université intégrée collaboration.

Catégories de produits

HJ0303 Composé de blindage de conducteur semi-conducteur pour câbles d'alimentation Mv

Soumettre des commentaires
