![HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]](/hjcheme/2026/01/30/1-TzCh.jpg "HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]")
![HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]](/hjcheme/2026/01/30/2-rpnP.jpg "HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]")
![HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]](/hjcheme/2026/01/30/3-KSLj.jpg "HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]")
![HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]](/hjcheme/2026/01/30/4-3raB.jpg "HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]")
![HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]](/hjcheme/2026/01/30/5-sthk.jpg "HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]")
![HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]](/hjcheme/2026/01/30/6-bvFq.jpg "HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]")
| Propriétés physiques | Méthode d'essai | Unité | Valeur typique |
| Densité, 23℃ | ASTM D1505 | g/cm³ | 1.14 |
| Résistance à la traction | ASTM D638 | MPa | 14 |
| Allongement à la pause | ASTM D638 | % | 200 |
| Après vieillissement au four, 168 heures à 136℃ | ASTM D638 | ||
| Rétention de la résistance à la traction | % | ≥85 | |
| Allongement à la rétention de rupture | % | ≥85 | |
| Test de réglage à chaud, 200℃, 0,2 MPa, 15 min | IEC540 | ||
| Allongement sous chargement | % | 50 | |
| Déformation permanente après refroidissement | % | 8 | |
| Teneur en humidité | Karl Fisher | ppm | 400 |
| Température de fragilité | ASTM D746 | ℃ | -45 |
| Propriétés électriques | |||
| Résistivité DCVolume à | |||
| 20℃ | ASTM D991 | Ω.cm | 50 |
| 90℃ | Ω.cm | 500 | |
Il contient du noir de carbone : 33 %-35 %
1. Réglage de la température de l'extrudeuse :
un
| Zone | 1# | 2# | 3# | 4# | Tube | Tête |
| Température. | 75℃ | 85℃ | 100℃ | 100℃ | 110℃ | 110℃ |
b
| Zone | 1# | 2# | 3# | 4# | Tube | Tête | Alimentation, refroidissement par eau, vis |
| Température. | 80℃ | 85℃ | 100℃ | 100℃ | 110℃ | 110℃ | 65℃ |
2.Il est recommandé d'utiliser un filtre en fil d'acier inoxydable (20×40×20).
3. Les réglages de température ci-dessus sont les plus courants. Avec différents dispositifs d'extrusion, il peut être ajusté en fonction de la situation pratique après extrusion en cours d'utilisation, en combinaison avec la pression et le courant de fusion, afin d'obtenir le meilleur résultat d'extrusion.
Le HJ0302 répond aux exigences applicables ci-dessous lorsqu'il est traité à l'aide de pratiques d'extrusion et de procédures de test saines.
-AEIC CS 7 et CS 8
-CEI 60840
-ICEA S-66-524/NEMA WC 7
-UL 1072
-CEI 60502

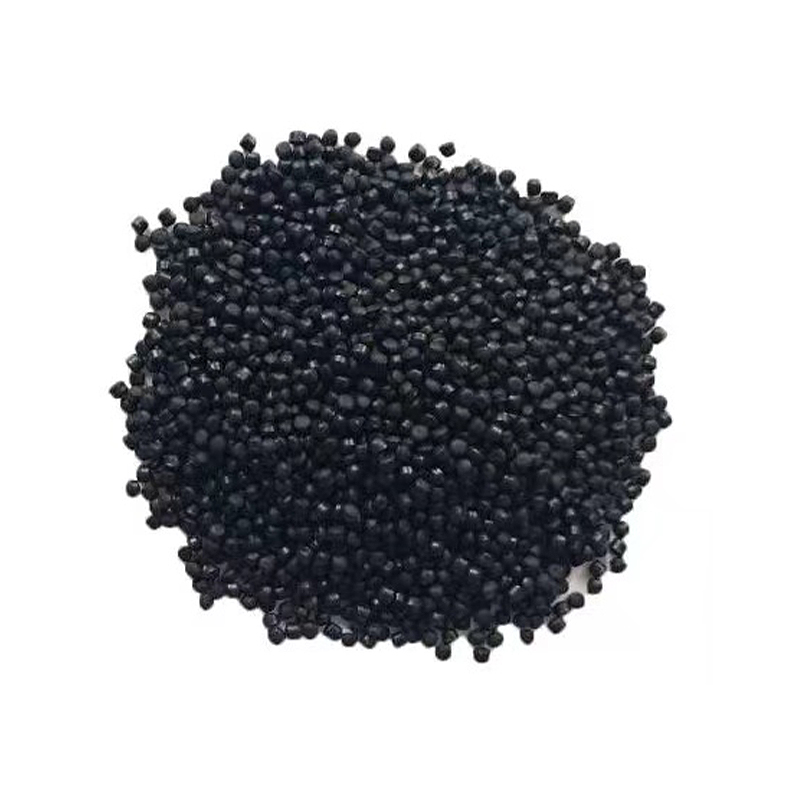

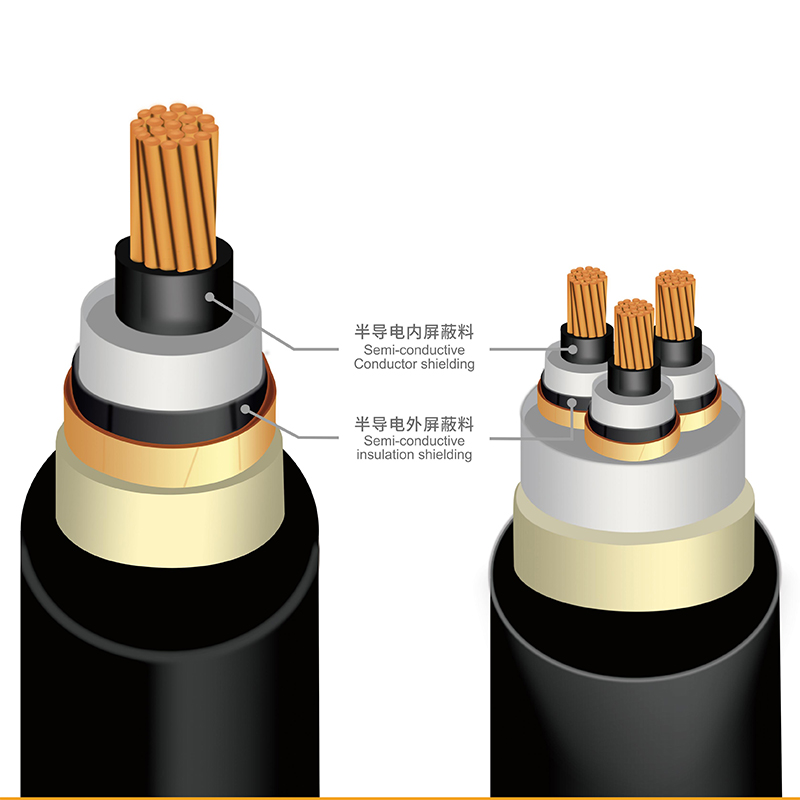

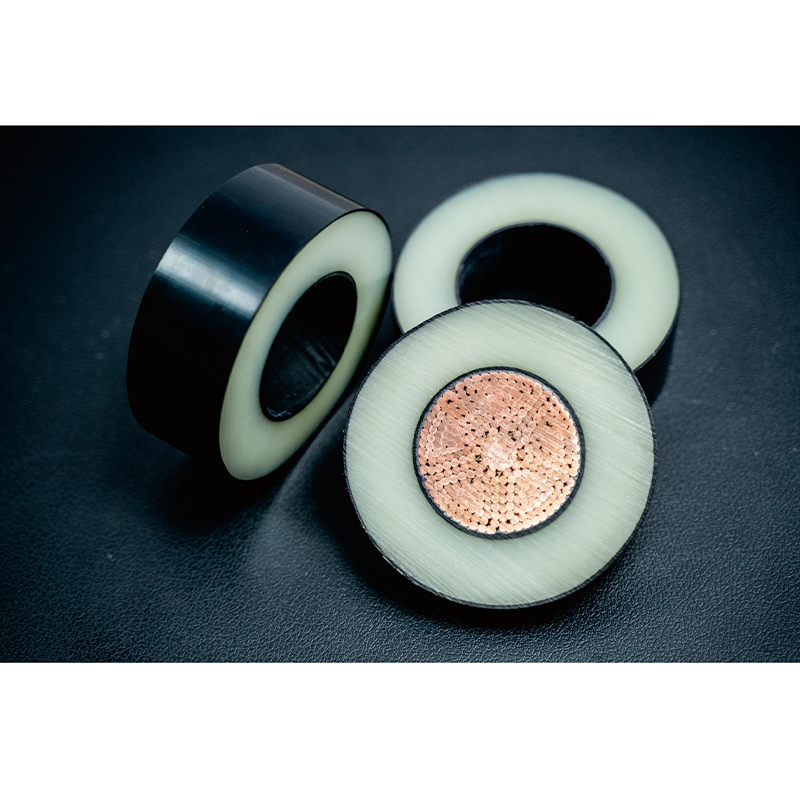

HJ0302 est un composé de blindage semi-conducteur réticulable, spécialement conçu pour le conducteur semi-conducteur et le blindage isolant des câbles d'alimentation isolés extrudés, tension nominale jusqu'à 36 KV.
Il convient à la méthode de traitement de vulcanisation à sec à haute température. Il offre une douceur de surface fine, une belle aptitude à l'extrusion, de bonnes performances pour éviter les brûlures et une résistivité volumique stable.
![HJ0286 [Dénudable] Composé de blindage thermoplastique pour la méthode Sioplas](/hjcheme/2026/01/30/1-16nu.jpg "HJ0286 [Dénudable] Composé de blindage thermoplastique pour la méthode Sioplas")
![HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]](/hjcheme/2026/01/30/1-oGlm.jpg "HJ0302 Composé d'isolation semi-conducteur et de blindage de conducteur pour câbles d'alimentation MV [qualité d'isolation liée]")
![HJ0304 Blindage de conducteur semi-conducteur pour câbles d'alimentation MV [niveau de vitesse de ligne rapide]](/hjcheme/2026/01/30/2-lp3Q.jpg "HJ0304 Blindage de conducteur semi-conducteur pour câbles d'alimentation MV [niveau de vitesse de ligne rapide]")
![Composé de blindage conducteur semi-conducteur HJ0305 pour câbles d'alimentation MV [Résistance à l'oxydation du cuivre]](/hjcheme/2026/01/30/2-ybjb.jpg "Composé de blindage conducteur semi-conducteur HJ0305 pour câbles d'alimentation MV [Résistance à l'oxydation du cuivre]")
![Composé isolant semi-conducteur HJ0602 pour câbles d'alimentation MV [qualité facilement dénudable]](/hjcheme/2026/01/30/5-EN1N.jpg "Composé isolant semi-conducteur HJ0602 pour câbles d'alimentation MV [qualité facilement dénudable]")
![Composé de blindage isolant semi-conducteur HJ0603 pour câbles d'alimentation MV [qualité super propre]](/hjcheme/2026/01/30/1-h8nu.jpg "Composé de blindage isolant semi-conducteur HJ0603 pour câbles d'alimentation MV [qualité super propre]")
![Composé de blindage isolant semi-conducteur HJ0604 pour câbles d'alimentation MV [niveau de vitesse de ligne rapide]](/hjcheme/2026/02/04/1.jpg "Composé de blindage isolant semi-conducteur HJ0604 pour câbles d'alimentation MV [niveau de vitesse de ligne rapide]")
![HJ0901 Composé semi-conducteur de blindage et d'isolation pour câbles d'alimentation HT [Super propre et lisse]](/hjcheme/2026/02/04/5-zhjG.jpg "HJ0901 Composé semi-conducteur de blindage et d'isolation pour câbles d'alimentation HT [Super propre et lisse]")
